VAN XOAY ROTARY VALVE VÀ NHỮNG ỨNG DỤNG PHỔ BIẾN

Van xoay rotary và những điểm nổi bật cần nắm

Trong thế giới của van công nghiệp, mỗi loại van đều có nhiệm vụ riêng biệt nhằm điều khiển, phân phối hoặc bảo vệ dòng lưu chất trong hệ thống. Tuy nhiên, không phải van nào cũng được thiết kế để xử lý các nguyên liệu dạng rắn, bột, hạt hoặc nguyên liệu rời. Ở những quy trình đòi hỏi cấp liệu định lượng và kiểm soát chặt chẽ dòng nguyên vật liệu, van xoay Rotary Valve là lựa chọn hàng đầu. Vậy van xoay Rotary Valve là gì, chúng hoạt động như thế nào và có những ứng dụng nổi bật gì? Hãy cùng khám phá chi tiết qua bài viết dưới đây.

Van xoay Rotary Valve là gì? Van xoay Rotary Valve, hay còn được gọi là rotary airlock valve, là thiết bị cơ khí được thiết kế để định lượng và kiểm soát dòng chảy của các vật liệu khô dạng hạt hoặc bột giữa hai khu vực có sự chênh lệch áp suất. Loại van này đặc biệt hữu ích trong các hệ thống vận chuyển khí nén, hút chân không hoặc nơi yêu cầu cấp liệu liên tục mà không làm rò rỉ áp suất hoặc bụi ra môi trường.

Đây là loại van đặc trưng cho chức năng "xoay" đúng như tên gọi. Một rô-to (rotor) có các cánh được thiết kế quay liên tục bên trong thân van, giúp chia nhỏ và vận chuyển nguyên liệu từ trên xuống dưới theo từng khoang định lượng.

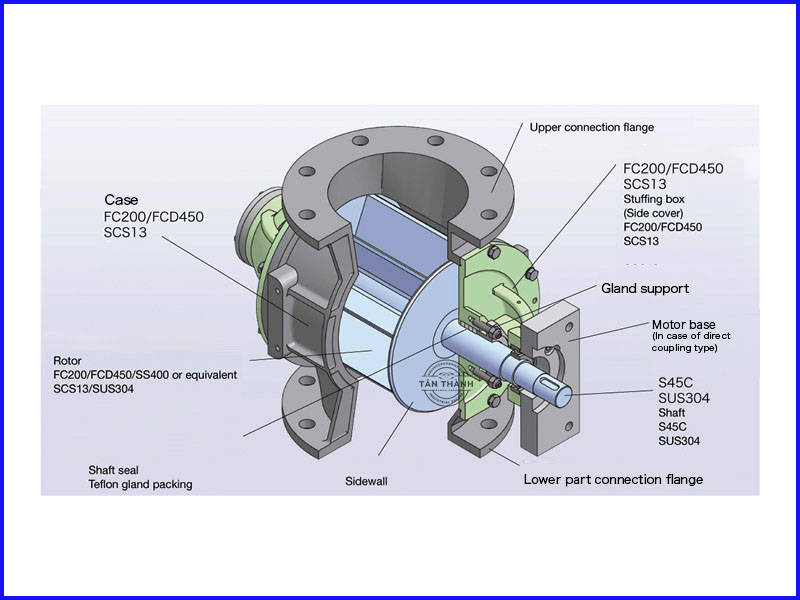

Cấu tạo của van xoay Rotary ValveMột van xoay thường được cấu thành từ những bộ phận chính sau đây:
1. Thân van (Housing)Thường được đúc từ gang, thép hoặc inox, phần thân van tạo thành khoang chứa rô-to và là nơi tiếp xúc chính với nguyên liệu. Thiết kế kín khít đảm bảo tránh rò rỉ bụi, khí hoặc áp suất.
2. Rô-to (Rotor)Rô-to có dạng hình trụ với các cánh chia đều (thường từ 6–10 cánh), xoay quanh trục dọc để mang nguyên liệu từ đầu vào xuống đầu ra. Cánh có thể được bọc cao su, thép cứng hoặc phủ chống dính tùy theo yêu cầu vận hành.
3. Trục quay (Shaft)Là bộ phận trung tâm kết nối giữa rô-to và hệ thống truyền động (động cơ). Trục này phải được gia công chính xác và có phớt kín để đảm bảo độ kín tuyệt đối.
4. Động cơ truyền độngThường là động cơ điện kết hợp hộp giảm tốc để điều chỉnh tốc độ quay. Đối với các ứng dụng đặc biệt, có thể sử dụng động cơ khí nén hoặc servo để tăng độ chính xác.
5. Phớt và bạc đạnPhớt giúp ngăn bụi, không khí và nguyên liệu lọt vào trục quay, còn bạc đạn giúp hệ thống vận hành trơn tru, bền bỉ theo thời gian.

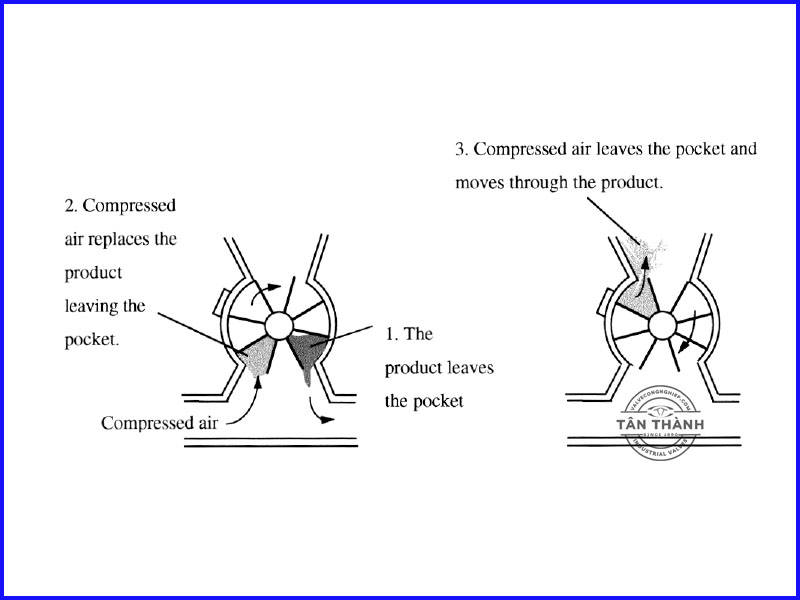

Nguyên lý hoạt động của van xoay Rotary ValveVan xoay hoạt động dựa trên nguyên lý chia khoang định lượng và quay tuần hoàn. Khi động cơ truyền động quay trục, rô-to bên trong quay và "múc" nguyên liệu từ phễu chứa ở phía trên. Mỗi khoang giữa hai cánh sẽ chứa một lượng nguyên liệu nhất định và khi quay đến vị trí xả, vật liệu sẽ rơi xuống dưới nhờ trọng lực.

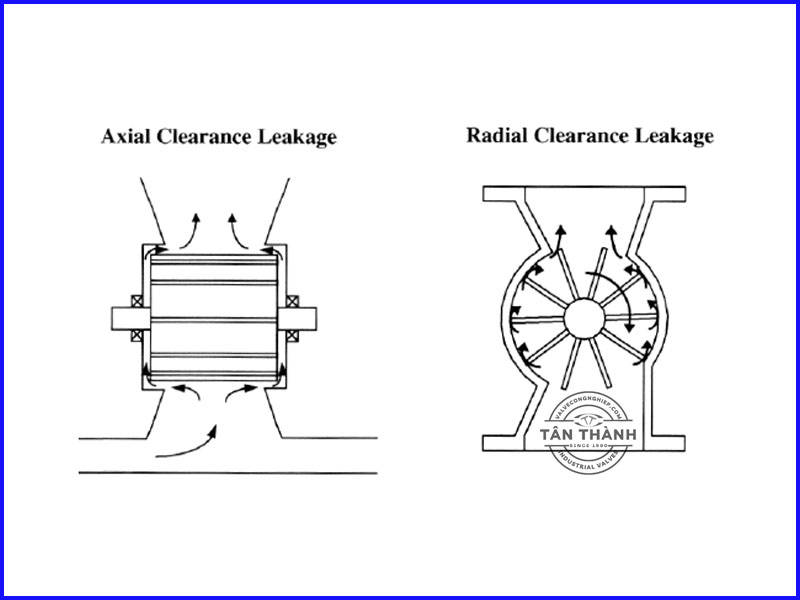

Với thiết kế kín khí, van vẫn cho phép dòng nguyên liệu đi qua nhưng ngăn không cho áp suất hoặc dòng khí từ phía dưới trào ngược lên trên. Điều này cực kỳ quan trọng trong các hệ thống khí nén hoặc chân không, nơi áp suất cần được duy trì ổn định.
Tác dụng chính của van xoay trong hệ thống van công nghiệp1. Cấp liệu định lượngChức năng chính của van xoay là cấp liệu liên tục với lưu lượng ổn định, chính xác. Nhờ khả năng điều chỉnh tốc độ quay, người dùng có thể kiểm soát lượng vật liệu đi qua van một cách linh hoạt.
2. Ngăn áp suất chênh lệchTrong nhiều hệ thống van công nghiệp, van xoay đóng vai trò như một “khóa khí” (airlock) giữa hai vùng áp suất khác nhau. Điều này ngăn hiện tượng dòng khí chảy ngược và bảo vệ các thiết bị phía sau.
3. Bảo vệ môi trườngVan được thiết kế kín, tránh phát tán bụi ra bên ngoài – một yếu tố quan trọng trong các ngành yêu cầu vệ sinh cao hoặc bảo vệ môi trường.

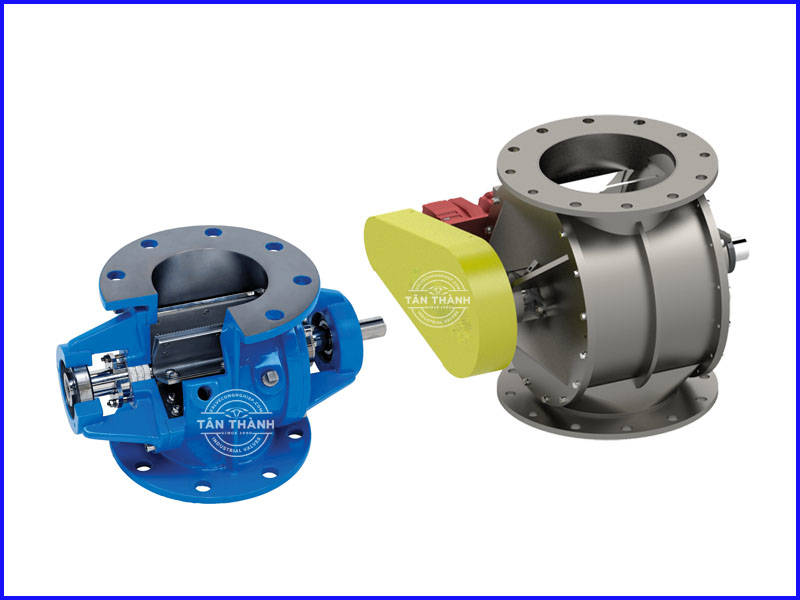

Phân loại van xoay Rotary Valve theo ứng dụngTùy vào yêu cầu của từng ngành công nghiệp, van xoay được chia thành các loại phổ biến sau:
1. Van xoay định lượng (Metering Rotary Valve)Thiết kế để cung cấp chính xác một lượng nguyên liệu nhất định trong mỗi vòng quay. Thường dùng trong các dây chuyền đóng gói hoặc sản xuất viên nén.

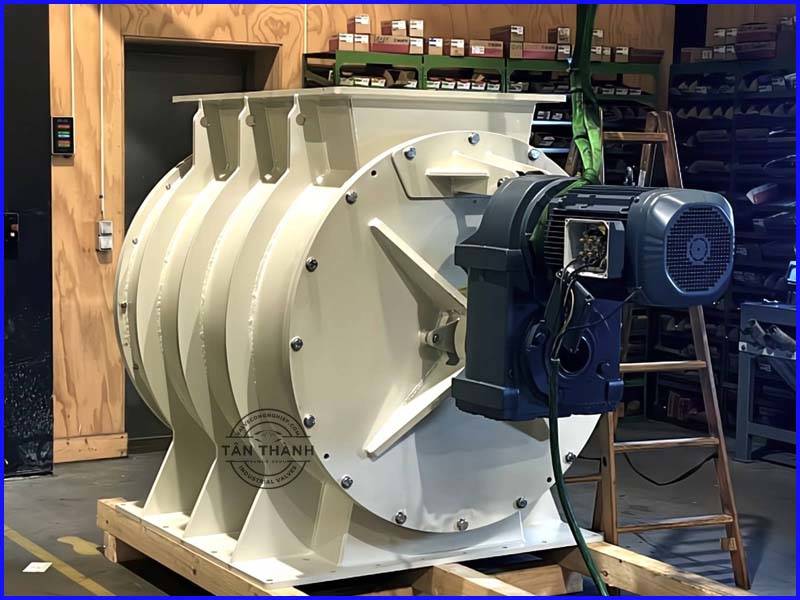

2. Van xoay chịu áp suất (Airlock Valve)Được gia cố chắc chắn để chịu áp lực chênh lệch giữa đầu vào và đầu ra – đặc biệt phù hợp với hệ thống vận chuyển bằng khí nén hoặc lọc bụi.
3. Van xoay chịu nhiệtSử dụng vật liệu đặc biệt như thép không gỉ hoặc phủ ceramic để làm việc trong môi trường nhiệt độ cao (trên 200°C), chẳng hạn như lò đốt hoặc hệ thống sấy.
4. Van xoay vệ sinh (Sanitary Rotary Valve)Dùng trong thực phẩm và dược phẩm, thiết kế dễ tháo lắp, làm sạch, không để nguyên liệu bám dính gây nhiễm chéo.

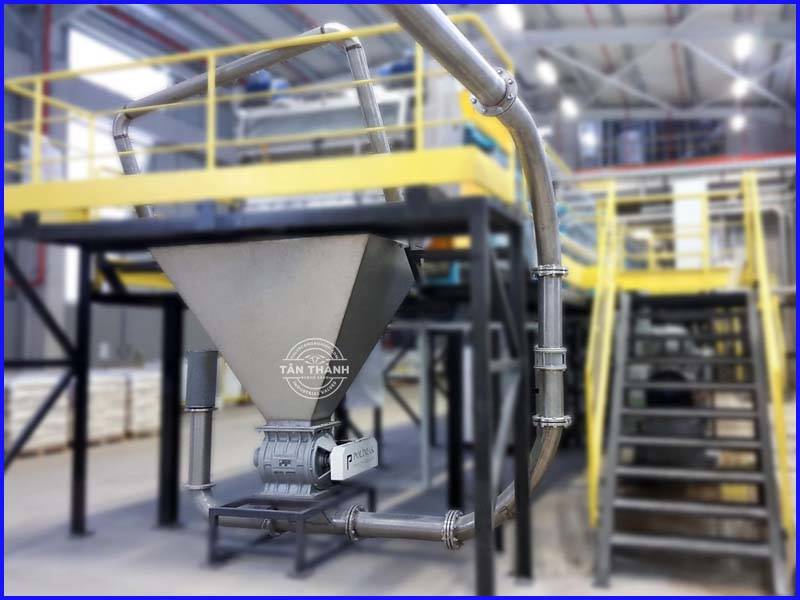

Ứng dụng thực tế của van xoay Rotary Valve● Ngành thực phẩm và đồ uốngDùng để cấp liệu bột, đường, bột cacao, sữa bột... vào máy trộn hoặc đóng gói. Ưu tiên van làm bằng inox, có thể tháo rời để vệ sinh.
● Ngành dược phẩmCấp thuốc dạng bột, hạt, hoặc nguyên liệu dược vào dây chuyền sản xuất. Yêu cầu độ chính xác cao và điều kiện vệ sinh tuyệt đối.
● Ngành hóa chấtDẫn bột nhựa, muối, phân bón hoặc các hóa chất dạng rắn trong môi trường khắc nghiệt.

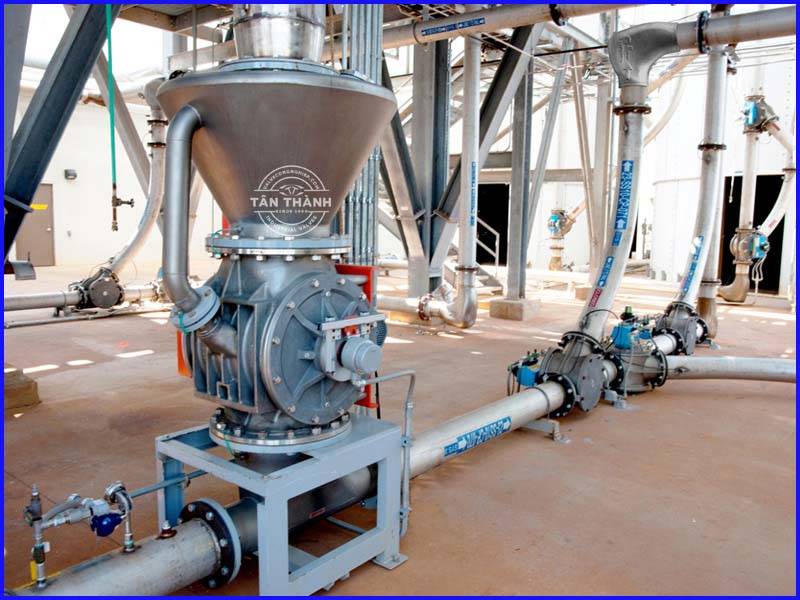

● Ngành xử lý bụi công nghiệpLắp ở đáy thiết bị lọc bụi (baghouse) hoặc cyclone để thu hồi bụi mà không để khí lọt ra ngoài.
● Ngành xi măng và vật liệu xây dựngCấp liệu tro bay, xi măng, bột đá vào hệ thống băng tải hoặc vận chuyển khí nén.
● Ngành chế biến gỗ và thức ăn chăn nuôiXử lý mùn cưa, cám gạo, bột đậu nành, ngũ cốc nghiền…
Ưu điểm nổi bật của van xoay Rotary Valve

• Cấp liệu liên tục, ổn định
• Ngăn áp suất hiệu quả, không để khí rò rỉ
• Hoạt động êm ái, độ bền cao
• Phù hợp nhiều môi trường: khô, bụi, ăn mòn, nhiệt độ cao
• Dễ bảo trì, có thể tháo rời để vệ sinh

Lưu ý khi lựa chọn van xoay Rotary ValveĐể đảm bảo hệ thống van công nghiệp hoạt động hiệu quả, người dùng cần cân nhắc:

• Tính chất vật liệu: Mịn hay thô, độ ẩm, tính ăn mòn, dễ kết dính...
• Lưu lượng cần cấp: Tính toán đúng tải trọng theo giờ hoặc phút.
• Áp suất và nhiệt độ làm việc: Chọn đúng loại chịu áp/chịu nhiệt.
• Yêu cầu về vệ sinh: Đặc biệt trong thực phẩm, dược phẩm.
• Loại truyền động: Tốc độ cố định hay điều khiển biến tần.

Kết luậnQua bài viết này, hy vọng bạn đã hiểu rõ van xoay Rotary Valve là gì, cấu tạo và cơ chế hoạt động của nó, cũng như những ứng dụng đa dạng trong thực tế. Đây là một trong những thiết bị van công nghiệp không thể thiếu đối với các hệ thống xử lý nguyên liệu khô, nơi yêu cầu cấp liệu chính xác, kín khí và bảo vệ áp suất.
Dù không phổ biến như các loại van cổng, van bướm hay van bi, nhưng Rotary Valve lại là mắt xích quan trọng trong các dây chuyền tự động hóa hiện đại. Việc lựa chọn đúng loại van xoay phù hợp sẽ giúp tối ưu hiệu suất và tuổi thọ cho toàn bộ hệ thống.
