Van kim, một thiết bị không còn xa lạ trong các hệ thống đường ống công nghiệp và cả những ứng dụng đời thường, đóng vai trò then chốt trong việc kiểm soát dòng chảy với độ chính xác cao. Từ những nhà máy lọc dầu quy mô lớn đến hệ thống CO2 cho bể cá cảnh nhỏ bé, sự hiện diện của van kim minh chứng cho tính linh hoạt và tầm quan trọng của nó. Bài viết này sẽ là cẩm nang toàn diện, tổng hợp mọi thông tin bạn cần biết về van kim, giúp bạn hiểu rõ từ cấu tạo, nguyên lý đến cách lựa chọn và ứng dụng hiệu quả.

1. Van Kim Là Gì? Khái Niệm Cốt Lõi

Van kim (Needle Valve) là một loại van điều chỉnh lưu lượng, được đặt tên theo hình dạng của bộ phận điều tiết dòng chảy – một pít-tông thon dài, đầu nhọn giống như cây kim (needle). Bộ phận này di chuyển tịnh tiến, ăn khớp với một đế van (seat) có lỗ mở tương ứng. Bằng cách điều chỉnh vị trí của kim so với đế, người dùng có thể thay đổi tiết diện khe hở cho dòng chảy đi qua, từ đó kiểm soát lưu lượng một cách vô cùng từ từ và chính xác.

2. Cấu Tạo Đặc Trưng và Nguyên Lý Hoạt Động Của Van Kim

Để hiểu rõ về van kim, chúng ta cần nắm vững cấu tạo và cách thức nó vận hành:

Cấu Tạo Chính:

• Thân van (Valve Body): Là bộ phận chính bao bọc các chi tiết bên trong và có các cổng kết nối với đường ống. Vật liệu thân van rất đa dạng (inox, đồng, thép, nhựa...) tùy thuộc vào ứng dụng.
• Kim van (Needle/Plunger): Chi tiết hình kim thon dài, đầu nhọn, di chuyển lên xuống để điều chỉnh dòng chảy. Đây là "trái tim" của van kim.
• Đế van (Valve Seat): Bề mặt mà kim van tiếp xúc để đóng kín hoặc tạo khe hở cho dòng chảy. Độ chính xác gia công của kim và đế quyết định khả năng làm kín và điều chỉnh của van.
• Trục van (Stem): Kết nối tay vặn với kim van, truyền chuyển động xoay thành chuyển động tịnh tiến.
• Tay vặn (Handwheel/Handle): Dùng để người vận hành thao tác, điều khiển độ mở của van.
• Nắp van (Bonnet): Che chắn, bảo vệ và giữ các bộ phận bên trong như trục van, bộ phận làm kín.
• Bộ phận làm kín (Packing): Thường là các vòng đệm (ví dụ PTFE, Graphite) làm kín giữa trục van và nắp van, ngăn chặn rò rỉ môi chất ra ngoài.

Nguyên Lý Hoạt Động:

• Khi đóng van: Xoay tay vặn theo chiều kim đồng hồ, trục van đẩy kim van tiến sâu vào đế van, bịt kín hoàn toàn lỗ mở, ngăn dòng chảy.
• Khi mở van: Xoay tay vặn ngược chiều kim đồng hồ, trục van kéo kim van ra khỏi đế van, tạo khe hở cho môi chất đi qua.
• Điều chỉnh lưu lượng: Do đầu kim thon dài và chuyển động từ từ, việc thay đổi nhỏ vị trí tay vặn cũng dẫn đến sự thay đổi nhỏ trong tiết diện dòng chảy. Điều này cho phép điều chỉnh lưu lượng rất mịn và chính xác, kể cả ở mức lưu lượng rất thấp.

3. Tại Sao Van Kim Lại Quan Trọng? Ưu Điểm Vượt Trội

• Điều chỉnh lưu lượng siêu chính xác: Đây là ưu điểm lớn nhất, cho phép kiểm soát dòng chảy tinh vi mà nhiều loại van khác khó sánh được.
• Khả năng đóng ngắt tốt: Có thể dùng để đóng kín dòng chảy khi cần.
• Kích thước tương đối nhỏ gọn: Phù hợp với không gian hạn chế.
• Hoạt động tốt ở áp suất cao: Nhiều thiết kế van kim chịu được áp suất làm việc lớn.
• Vận hành êm ái, ít gây rung động hay búa nước do việc đóng mở từ từ.
• Đa dạng vật liệu: Phù hợp với nhiều loại môi chất khác nhau.

4. Nhược Điểm Cần Lưu Ý Của Van Kim

• Tổn thất áp suất cao: Do đường đi của dòng chảy bị thu hẹp và thay đổi hướng đột ngột, van kim gây ra tổn thất áp suất lớn hơn so với van bi hoặc van cổng khi mở hoàn toàn.
• Không phù hợp cho môi chất có cặn bẩn hoặc hạt rắn: Cặn bẩn dễ làm kẹt hoặc mài mòn kim van và đế van, ảnh hưởng đến khả năng làm kín và điều chỉnh.
• Lưu lượng tối đa bị hạn chế: So với van bi hoặc van cổng cùng kích thước, van kim thường có lưu lượng tối đa thấp hơn.
• Cần nhiều vòng xoay để đóng/mở hoàn toàn: Việc điều chỉnh chính xác đi kèm với việc cần thao tác tay vặn nhiều hơn.

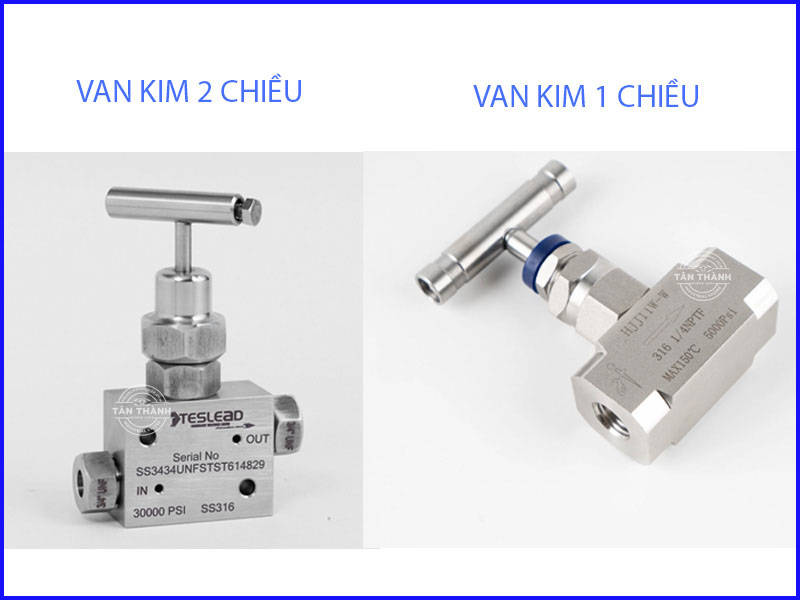

5. Các Loại Van Kim Phổ Biến Hiện Nay

Van kim được phân loại dựa trên nhiều yếu tố:

• Theo vật liệu chế tạo:

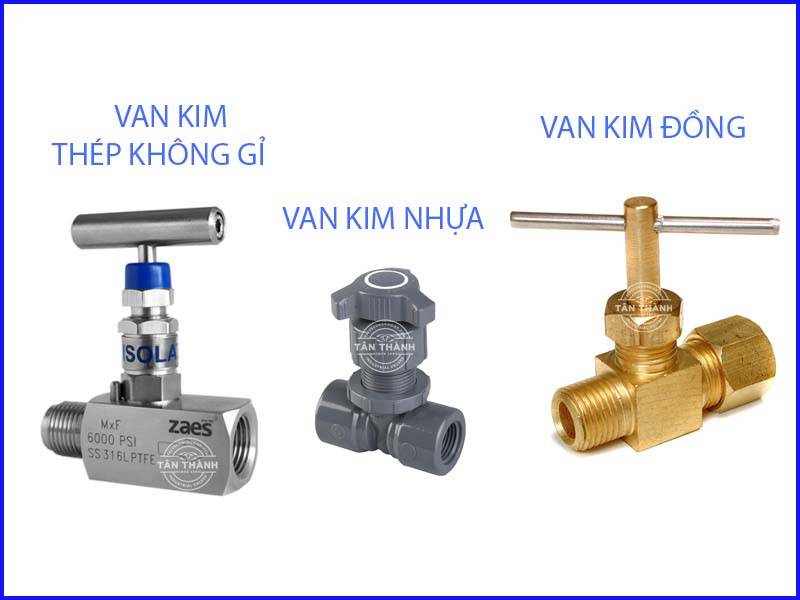

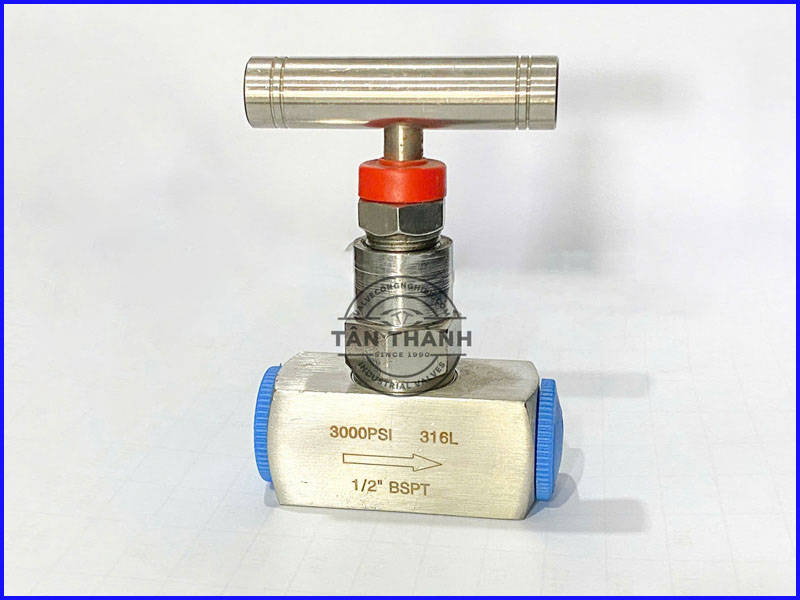

  • Van kim inox (thép không gỉ): Phổ biến nhất (SUS 304, 316, 316L), chống ăn mòn tốt, dùng cho nước, hóa chất, thực phẩm, dược phẩm.
  • Van kim đồng: Giá thành hợp lý, dùng cho nước, khí nén ở áp suất và nhiệt độ vừa phải.
  • Van kim thép carbon: Chịu áp suất và nhiệt độ cao, dùng trong ngành dầu khí, hơi nóng.
  • Van kim nhựa (PVC, PP, PVDF): Cho môi chất ăn mòn mạnh mà kim loại không chịu được.
  • Van kim từ hợp kim đặc biệt (Monel, Hastelloy): Cho các ứng dụng siêu khắc nghiệt.
• Theo kiểu kết nối:
  • Nối ren (Threaded): Phổ biến cho kích thước nhỏ (BSP, NPT).
  • Nối hàn (Welded): Kết nối cố định, chống rò rỉ tốt.
  • Nối mặt bích (Flanged): Cho đường ống lớn, áp suất cao.
  • Nối kẹp vệ sinh (Sanitary Clamp/Tri-Clamp): Dùng trong ngành thực phẩm, dược phẩm.
• Theo cấu tạo đặc biệt:
  • Van kim góc (Angle Needle Valve): Dòng chảy vào và ra tạo thành góc 90 độ.
  • Van kim nhiều cổng (Multi-port Needle Valve): Cho phép chuyển hướng dòng chảy.
  • Van kim có bộ truyền động (Actuated Needle Valve): Điều khiển tự động bằng điện hoặc khí nén.
  • Van kim siêu sạch (UHP Needle Valve): Dùng trong ngành dược phẩm, bán dẫn với yêu cầu độ tinh khiết cực cao.

6. Ứng Dụng Đa Dạng Của Van Kim Trong Công Nghiệp và Đời Sống

Nhờ khả năng điều chỉnh chính xác, van kim có mặt ở khắp mọi nơi:

• Công nghiệp Dầu khí & Hóa chất: Lấy mẫu, điều chỉnh dòng hóa chất, khí đốt.
• Hệ thống Thủy lực & Khí nén: Điều khiển tốc độ xi lanh, điều chỉnh áp suất.
• Phòng thí nghiệm: Kiểm soát dòng khí và lỏng trong thiết bị phân tích.
• Xử lý nước: Điều chỉnh dòng hóa chất xử lý, nước cấp.
• Sản xuất Thực phẩm & Đồ uống: Kiểm soát dòng nguyên liệu, sản phẩm.
• Hệ thống HVAC: Điều chỉnh dòng môi chất lạnh, nước nóng.
• Thiết bị Y tế: Máy móc cần kiểm soát chính xác lưu lượng khí, dịch.
• Ứng dụng DIY & Hobbyist: Hệ thống CO2 cho bể cá, hệ thống tưới nhỏ giọt, airbrush.
• Ngành Năng lượng: Hệ thống pin nhiên liệu, sản xuất hydro.
• Ngành Bán dẫn & Dược phẩm: Trong các quy trình siêu sạch (với van kim UHP).

7. Hướng Dẫn Lựa Chọn Van Kim Phù Hợp – "Chìa Khóa" Cho Hệ Thống Tối Ưu

Để chọn được van kim phù hợp, cần xem xét kỹ các yếu tố sau:

• Môi chất làm việc: Tính chất hóa học (ăn mòn, trơ), trạng thái (lỏng, khí), độ sạch, độ nhớt. Yếu tố này quyết định vật liệu van.
• Áp suất và nhiệt độ vận hành: Chọn van có thông số kỹ thuật (rating) cao hơn mức tối đa của hệ thống.
• Lưu lượng yêu cầu (Cv – Hệ số dòng chảy): Chọn Cv phù hợp để van hoạt động hiệu quả trong dải điều chỉnh mong muốn.
• Vật liệu thân van, kim van, đế van và gioăng làm kín: Phải tương thích với môi chất và điều kiện vận hành.
• Kiểu kết nối và kích thước: Phù hợp với đường ống hiện hữu.
• Yêu cầu về độ chính xác điều chỉnh.
• Tiêu chuẩn áp dụng (nếu có): Ví dụ ASME BPE cho ngành dược.
• Thương hiệu và nhà cung cấp uy tín: Đảm bảo chất lượng sản phẩm và dịch vụ hỗ trợ.

8. Lưu Ý Khi Lắp Đặt và Bảo Dưỡng Van Kim Để Tăng Tuổi Thọ

• Lắp đặt:
  • Làm sạch đường ống trước khi lắp để tránh cặn bẩn làm hỏng van.
  • Lắp đúng chiều dòng chảy (nếu van có quy định).
  • Sử dụng vật liệu làm kín ren phù hợp.
  • Siết lực vừa đủ, tránh làm biến dạng thân van.
  • Đảm bảo không gian vận hành và bảo trì.
• Bảo dưỡng:
  • Kiểm tra định kỳ tình trạng rò rỉ (qua trục, qua đế).
  • Vận hành van định kỳ nếu ít sử dụng để tránh kẹt.
  • Với môi chất có khả năng gây cặn, lên lịch làm sạch hoặc thay thế nếu cần.
  • Không dùng lực quá mạnh để vận hành van khi bị kẹt; tìm hiểu nguyên nhân trước.

9. Van Kim Trong Các Ứng Dụng Đặc Biệt – Vượt Lên Thử Thách

Ngoài các ứng dụng thông thường, van kim còn có những phiên bản chuyên biệt:

• Van kim siêu sạch (UHP): Đáp ứng yêu cầu khắt khe về độ tinh khiết trong ngành dược phẩm, công nghệ sinh học, bán dẫn với vật liệu đặc biệt (316L VAR/VIM-VAR), bề mặt siêu nhẵn (EP), thiết kế không vùng chết.
• Van kim cho áp suất siêu cao (High-Pressure Needle Valves): Dùng trong các hệ thống áp lực lên đến hàng nghìn, chục nghìn PSI.
• Van kim cho nhiệt độ khắc nghiệt (Cryogenic/High-Temperature Needle Valves): Thiết kế đặc biệt để hoạt động ở nhiệt độ rất thấp (khí hóa lỏng) hoặc rất cao.

10. Kết Luận

Van kim, dù nhỏ bé, lại nắm giữ vai trò quan trọng trong việc kiểm soát chính xác dòng chảy – một yếu tố then chốt trong vô vàn quy trình công nghiệp và ứng dụng đời sống. Hiểu rõ về cấu tạo, nguyên lý, các loại van kim cũng như cách lựa chọn, lắp đặt và bảo dưỡng sẽ giúp bạn khai thác tối đa hiệu quả của thiết bị này, đảm bảo hệ thống vận hành ổn định, an toàn và tiết kiệm. Với sự phát triển không ngừng của công nghệ, van kim sẽ còn tiếp tục được cải tiến để đáp ứng những yêu cầu ngày càng cao của các ngành công nghiệp hiện đại.
