FLOW SWITCH VA TAM QUAN TRONG TRONG HE THONG CONG NGHIEP

Công tắc dòng chảy Flow Switch

Công tắc dòng chảy Flow Switch – Thiết bị giám sát lưu lượng trong hệ thống công nghiệp

1. Flow Switch là gì?

Công tắc dòng chảy (Flow Switch) là thiết bị cảm biến được lắp trên đường ống để phát hiện sự có mặt hoặc không có mặt của dòng chảy. Thiết bị này thường truyền tín hiệu về tủ điện hoặc hệ thống điều khiển trung tâm, giúp bảo vệ bơm, máy nén, nồi hơi và các thiết bị công nghiệp khác. Trong hệ thống van công nghiệp, Flow Switch đóng vai trò hỗ trợ, giúp nâng cao độ an toàn khi vận hành.

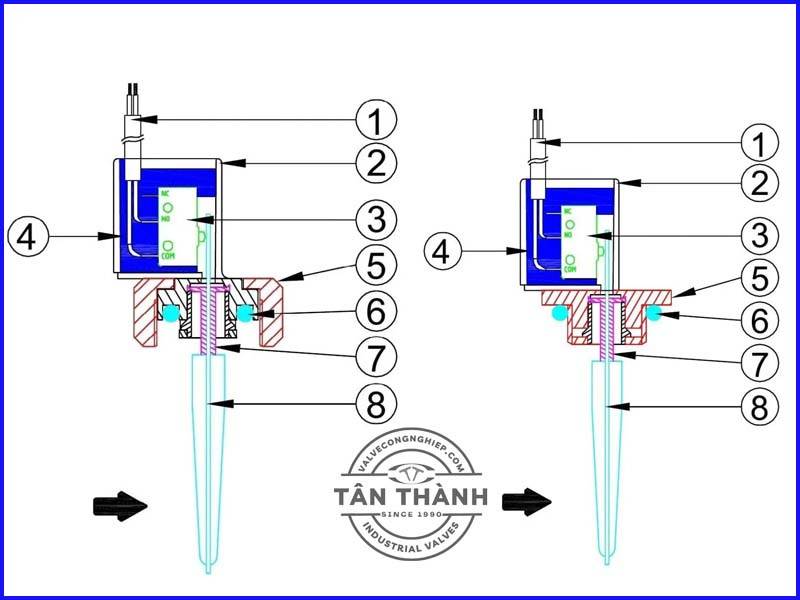

2. Cấu tạo cơ bản của công tắc dòng chảy

Một Flow Switch thường có ba phần chính:

• Thân công tắc: Chế tạo bằng kim loại hoặc nhựa, kết nối trực tiếp với đường ống.
• Cơ cấu cảm biến: Gồm cánh gạt, piston hoặc cảm biến điện tử để phát hiện lưu lượng.
• Bộ công tắc điện: Nhận tín hiệu từ cảm biến, thực hiện đóng/ngắt mạch điện.

Nhờ cấu tạo đơn giản, Flow Switch dễ lắp đặt và tích hợp với nhiều loại van công nghiệp trong hệ thống ống dẫn.

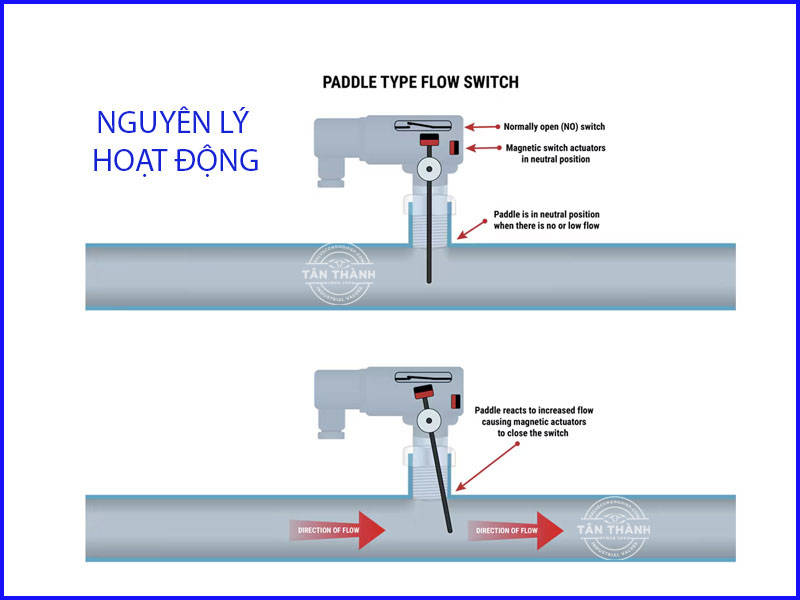

3. Nguyên lý hoạt động của Flow Switch

Khi có dòng chất lỏng hoặc khí đi qua, lực tác động sẽ làm thay đổi vị trí của bộ phận cảm biến (cánh, piston hoặc cảm biến nhiệt). Sự thay đổi này kích hoạt công tắc điện, từ đó gửi tín hiệu để đóng/ngắt thiết bị liên quan.

Ví dụ: Nếu bơm nước đang hoạt động mà không có dòng chảy, Flow Switch sẽ phát tín hiệu dừng bơm ngay lập tức. Cơ chế này giúp ngăn chặn sự cố cháy bơm, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

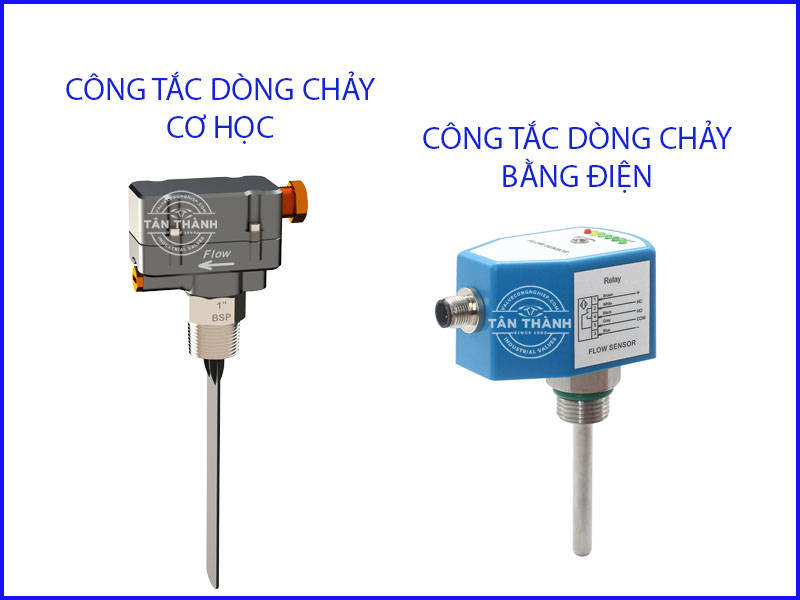

4. Phân loại công tắc dòng chảy phổ biến

Tùy vào nguyên lý hoạt động và môi trường sử dụng, Flow Switch có thể chia thành:

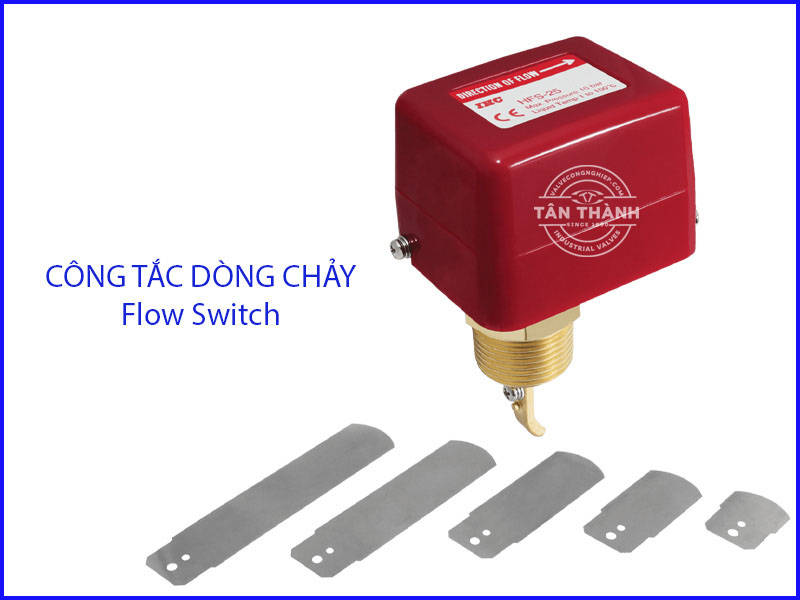

• Flow Switch dạng cánh (Paddle Switch): Dùng cánh gạt cơ học để phát hiện dòng chảy.
• Flow Switch dạng piston: Sử dụng chuyển động của piston, độ chính xác cao.
• Flow Switch điện tử: Ứng dụng cảm biến điện tử hoặc cảm biến nhiệt, hiện đại và nhạy hơn.
• Flow Switch chuyên dụng PCCC: Thiết kế đặc biệt cho hệ thống sprinkler, kết nối trực tiếp với báo cháy.

Trong nhiều nhà máy, Flow Switch thường được lắp đặt cùng van một chiều, van an toàn hoặc van điện từ để đảm bảo giám sát toàn diện.

5. Ứng dụng thực tế của Flow Switch

Công tắc dòng chảy xuất hiện trong hầu hết các lĩnh vực công nghiệp và dân dụng:

• Hệ thống HVAC: Giám sát dòng nước lạnh trong chiller.
• Ngành sản xuất: Bảo vệ bơm và thiết bị trao đổi nhiệt.

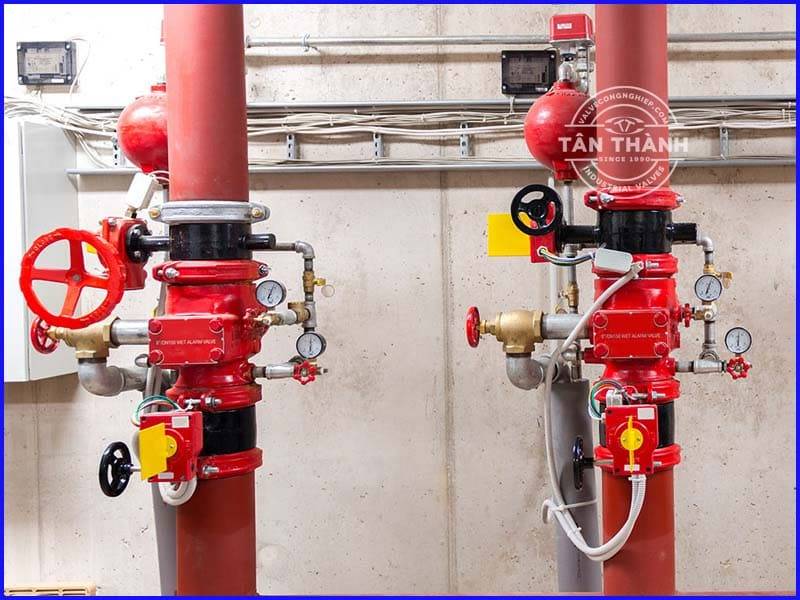

• Ngành PCCC: Kích hoạt báo động khi hệ thống chữa cháy sprinkler hoạt động.
• Ngành thực phẩm, dược phẩm: Đảm bảo lưu lượng ổn định cho quy trình sản xuất an toàn.

Trong các ứng dụng này, Flow Switch thường hoạt động phối hợp với van công nghiệp, tạo nên một mạng lưới kiểm soát lưu lượng đáng tin cậy.

6. Ưu điểm và hạn chế của Flow Switch Ưu điểm

• Ngăn chặn sự cố cho bơm và thiết bị.
• Chi phí đầu tư thấp so với lợi ích bảo vệ.
• Dễ dàng lắp đặt và kết nối với hệ thống điện.
• Tích hợp tốt cùng các loại van công nghiệp.

Hạn chế

• Một số dòng cơ học dễ bị ảnh hưởng bởi cặn bẩn.
• Cần lắp đặt đúng kỹ thuật để tránh báo sai.
• Các loại điện tử hiện đại có chi phí cao hơn.

7. Lưu ý khi lựa chọn và lắp đặt Flow Switch

Để Flow Switch vận hành chính xác, cần chú ý:

Trong hệ thống ống dẫn, van công nghiệp trực tiếp điều tiết và kiểm soát dòng chảy, còn Flow Switch đóng vai trò phát hiện và cảnh báo. Sự kết hợp này giúp hệ thống không chỉ vận hành trơn tru mà còn đảm bảo an toàn cao nhất.

Ví dụ: Trong một nhà máy xử lý nước, van một chiều ngăn dòng chảy ngược, van điều khiển điện từ đóng/mở tự động, và Flow Switch giám sát liên tục để phát hiện sự cố. Đây là giải pháp hoàn chỉnh, giảm thiểu tối đa rủi ro khi vận hành.

9. Kết luận

Công tắc dòng chảy Flow Switch là thiết bị quan trọng trong nhiều hệ thống công nghiệp và dân dụng. Dù không trực tiếp điều khiển lưu lượng như van công nghiệp, Flow Switch lại giữ vai trò giám sát và bảo vệ, góp phần đảm bảo an toàn cho toàn bộ quá trình vận hành.

Với vai trò là một trong những doanh nghiệp uy tín trong lĩnh vực cung cấp van công nghiệp tại Việt Nam, van công nghiệp Tân Thành luôn khuyến khích khách hàng hiểu rõ về các thiết bị liên quan như Flow Switch. Dù chúng tôi không kinh doanh trực tiếp sản phẩm này, việc chia sẻ kiến thức giúp khách hàng có cái nhìn tổng thể hơn, từ đó lựa chọn và vận hành hệ thống đường ống hiệu quả, an toàn và bền vững.
