Flow Switch là gì? Kiến thức chuyên sâu về công tắc dòng chảy

Flow Switch là gì? Kiến thức chuyên sâu về công tắc dòng chảy trong hệ thống công nghiệp

Trong các hệ thống cơ điện, sản xuất công nghiệp, hay hệ thống HVAC (sưởi – thông gió – điều hòa), việc giám sát lưu lượng chất lỏng hoặc khí luôn là yếu tố then chốt để đảm bảo vận hành an toàn và hiệu quả. Một thiết bị được sử dụng rộng rãi trong việc kiểm soát dòng chảy đó chính là Flow Switch, hay còn gọi là công tắc dòng chảy.

Trong bài viết hôm nay, Tân Thành sẽ chia sẻ đến bạn đọc toàn bộ kiến thức chuyên sâu liên quan đến Flow Switch – từ khái niệm, cấu tạo, nguyên lý hoạt động đến ứng dụng thực tiễn. Xin lưu ý rằng Tân Thành không kinh doanh Flow Switch, mà chỉ chuyên phân phối các loại van công nghiệp và phụ kiện đường ống như: van bi, van bướm, van cổng, van một chiều, co, tê, mặt bích, lọc y,… Bài viết này được chia sẻ với mục tiêu hỗ trợ người dùng tra cứu, nâng cao hiểu biết và chọn thiết bị phù hợp hơn trong thiết kế và thi công hệ thống kỹ thuật.

1. Flow Switch là gì?

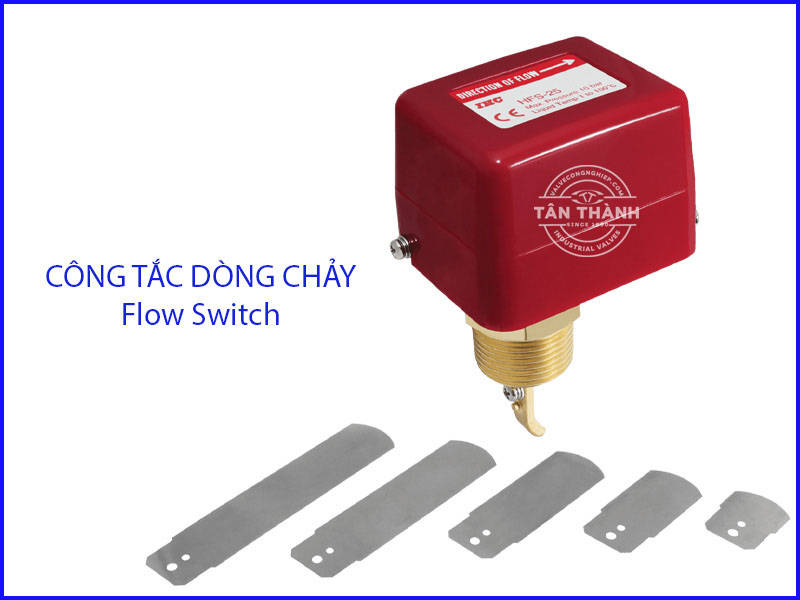

Flow Switch là một thiết bị cơ điện có chức năng phát hiện và kiểm soát sự lưu chuyển của dòng chất lỏng hoặc khí trong một hệ thống đường ống. Khi có dòng chảy đi qua thiết bị và đạt tới ngưỡng cài đặt, Flow Switch sẽ gửi tín hiệu điện để kích hoạt hoặc ngắt hoạt động của một thiết bị khác như máy bơm, van điện, cảnh báo an toàn, hoặc hệ thống chữa cháy.

Ngược lại, nếu dòng chảy giảm xuống dưới ngưỡng tối thiểu (hoặc ngừng hẳn), Flow Switch cũng sẽ gửi tín hiệu ngắt để bảo vệ thiết bị hoặc cảnh báo tình trạng bất thường.

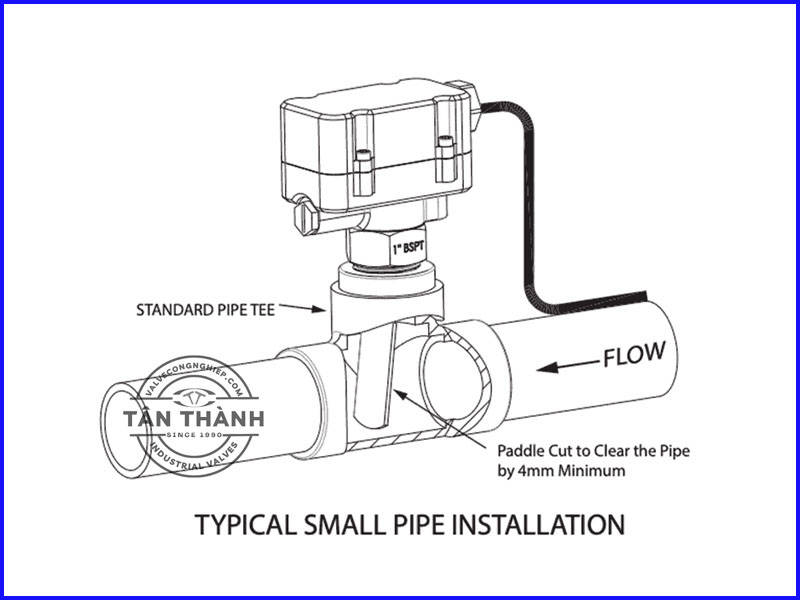

Với vai trò là thiết bị giám sát và bảo vệ hệ thống, Flow Switch thường được lắp đặt ở vị trí đường ống chính hoặc các nhánh cần theo dõi lưu lượng, giúp đảm bảo rằng các thiết bị khác chỉ hoạt động khi có dòng chảy phù hợp.

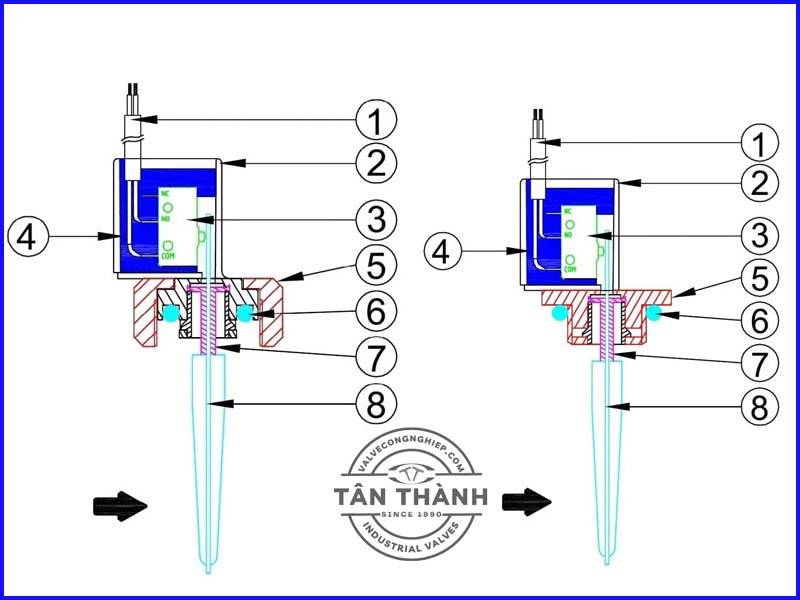

2. Cấu tạo cơ bản của Flow Switch

Tùy vào nguyên lý hoạt động và nhà sản xuất, cấu tạo Flow Switch có thể thay đổi, nhưng thường bao gồm các thành phần chính như:

• Bộ phận cảm biến: Có thể là cánh gạt (paddle), turbine, cảm biến siêu âm, cảm biến nhiệt hoặc điện từ.
• Bộ truyền động: Có thể là lò xo, nam châm hoặc cảm biến điện tử, giúp chuyển động khi có dòng chảy tác động.
• Công tắc điện (switch): Là nơi phát tín hiệu đóng/ngắt mạch điện.
• Vỏ bảo vệ: Được làm từ nhựa kỹ thuật hoặc inox, có khả năng chống nước, chống bụi, phù hợp với môi trường công nghiệp.

Ở các dòng cao cấp, Flow Switch còn được tích hợp màn hình LED, bộ điều chỉnh ngưỡng lưu lượng và cổng kết nối tín hiệu 4-20mA hoặc Modbus để giao tiếp với hệ thống điều khiển từ xa.

3. Nguyên lý hoạt động của Flow Switch

Flow Switch hoạt động dựa trên nguyên lý phát hiện sự thay đổi lực cơ học, vận tốc dòng chảy, hoặc nhiệt độ gây ra bởi sự di chuyển của chất lỏng hoặc khí.

Ví dụ:

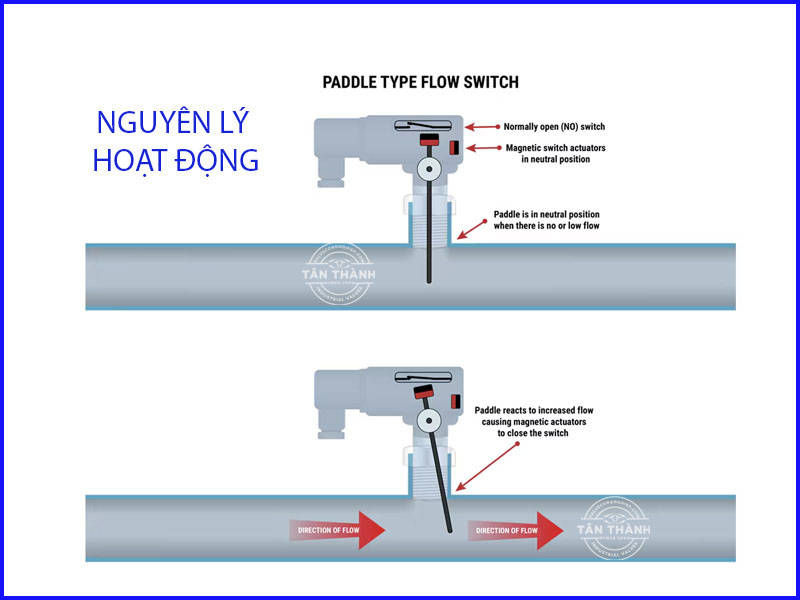

• Đối với Flow Switch cánh gạt (paddle), khi dòng nước đi qua, cánh gạt sẽ bị đẩy và dịch chuyển, tạo ra tác động cơ học để đóng/mở công tắc.
• Với loại cảm biến nhiệt (thermal), sự thay đổi nhiệt độ do dòng chảy tác động sẽ làm thay đổi giá trị điện trở, từ đó điều khiển mạch điện.
• Flow Switch điện tử hiện đại có thể dùng nguyên lý điện từ, siêu âm hoặc áp suất vi sai để phát hiện sự hiện diện của dòng chảy.

Ngưỡng lưu lượng có thể được cài đặt trước (fixed setpoint) hoặc có thể điều chỉnh tùy theo yêu cầu hệ thống.

4. Phân loại Flow Switch

Hiện nay, Flow Switch được chia thành nhiều loại dựa trên nguyên lý hoạt động và môi trường sử dụng:

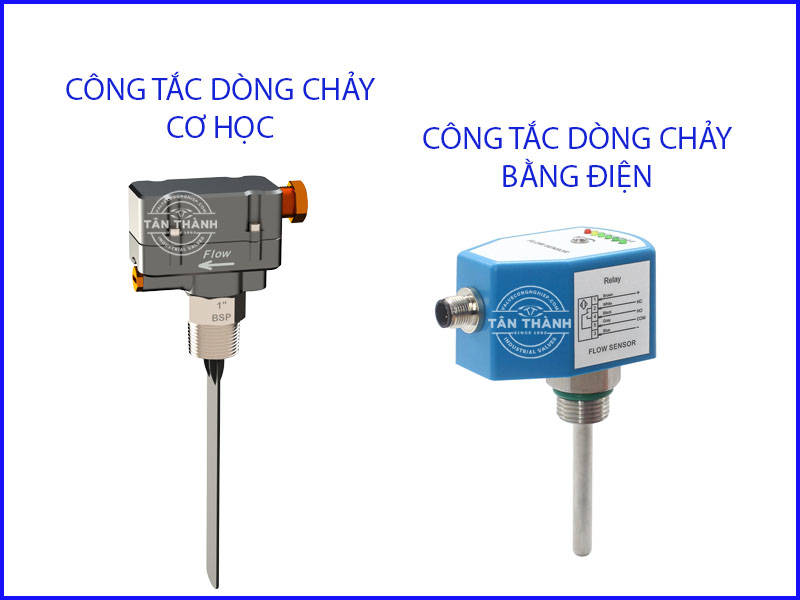

4.1. Flow Switch dạng cơ (Mechanical Flow Switch)

• Sử dụng cơ cấu cánh gạt hoặc turbine.
• Hoạt động nhờ chuyển động cơ học của cảm biến khi dòng chất lỏng đi qua.
• Phổ biến trong hệ thống HVAC, hệ thống bơm.

4.2. Flow Switch điện tử (Electronic Flow Switch)

• Hoạt động bằng cảm biến điện tử, không có bộ phận cơ khí chuyển động.
• Độ chính xác cao, phản ứng nhanh, ít bị hao mòn.
• Thường được dùng trong ngành công nghệ cao, nước siêu sạch, dược phẩm.

4.3. Thermal Flow Switch

• Phát hiện dòng chảy bằng cách đo sự thay đổi nhiệt độ tại đầu cảm biến.
• Ưu điểm: Không bị ảnh hưởng bởi rung động cơ học, phù hợp cho hệ thống khí.

4.4. Magnetic Flow Switch

• Hoạt động dựa trên nguyên lý cảm ứng điện từ.
• Phù hợp với chất lỏng có độ dẫn điện và không cần tiếp xúc trực tiếp với môi chất.

5. Ứng dụng của Flow Switch trong thực tế

Flow Switch được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp, hạ tầng kỹ thuật và đời sống. Một số ứng dụng tiêu biểu gồm:

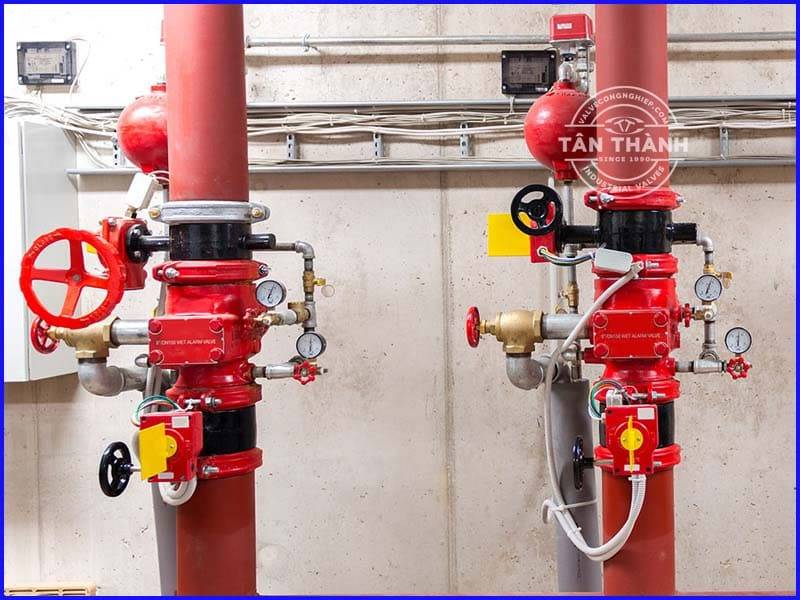

5.1. Hệ thống phòng cháy chữa cháy (PCCC)

Trong hệ thống sprinkler, Flow Switch được lắp đặt để giám sát dòng nước đi qua khi có sự cố cháy. Khi đầu phun sprinkler được kích hoạt, dòng nước chảy qua sẽ tác động lên Flow Switch, gửi tín hiệu báo cháy đến trung tâm điều khiển.

5.2. Hệ thống HVAC

Flow Switch đảm nhận vai trò phát hiện dòng nước trong hệ thống làm mát hoặc sưởi ấm. Khi không có dòng chảy, thiết bị sẽ ngắt máy bơm để tránh cháy khô hoặc hỏng máy.

5.3. Nhà máy công nghiệp

Flow Switch dùng để kiểm soát lưu lượng chất lỏng như dầu, nước, hóa chất trong dây chuyền sản xuất. Đặc biệt hữu ích trong hệ thống có yêu cầu chính xác cao và điều khiển tự động.

5.4. Hệ thống bơm và cấp thoát nước

Flow Switch giúp phát hiện tình trạng không có nước trong đường ống để bảo vệ máy bơm khỏi hiện tượng chạy khô, đồng thời điều khiển đóng mở bơm theo lưu lượng.

6. Ưu và nhược điểm của Flow Switch Ưu điểm:

• Đảm bảo hệ thống chỉ hoạt động khi có dòng chảy ổn định.
• Bảo vệ thiết bị như máy bơm, van điện khỏi hoạt động sai lệch.
• Giúp phát hiện sớm sự cố như mất nước, rò rỉ, hoặc tắc nghẽn.
• Dễ tích hợp với các hệ thống điều khiển thông minh.

Nhược điểm:

• Một số dòng Flow Switch cơ học dễ bị hao mòn, cần bảo trì định kỳ.
• Cần lựa chọn chính xác theo môi chất và điều kiện làm việc để tránh sai số.
• Đối với môi trường hóa chất, cần dùng loại vỏ đặc biệt để chống ăn mòn.

7. Flow Switch có phải là van công nghiệp không?

Nhiều người lầm tưởng rằng Flow Switch là một loại van công nghiệp. Tuy nhiên, thực tế thì Flow Switch không phải là van mà là thiết bị phụ trợ cho hệ thống đường ống, có chức năng giám sát và điều khiển dòng chảy thông qua tín hiệu điện.

Các van công nghiệp thực thụ mà Tân Thành cung cấp bao gồm:

• Van bi (Ball Valve): Đóng mở dòng chảy nhanh, dùng cho hệ thống nước, khí, dầu.
• Van bướm (Butterfly Valve): Phù hợp cho đường kính lớn, dễ vận hành.
• Van cổng (Gate Valve): Dùng để đóng/mở hoàn toàn dòng chảy, ít cản trở lưu lượng.
• Van một chiều (Check Valve): Ngăn dòng chảy ngược.
• Van cầu (Globe Valve): Điều chỉnh lưu lượng chính xác.
• Van an toàn, lọc y, cùng nhiều phụ kiện ống như co, tê, mặt bích, rắc co...

8. Tân Thành – Đơn vị cung cấp kiến thức và sản phẩm van công nghiệp uy tín

Là một đơn vị chuyên sâu trong lĩnh vực van công nghiệp và phụ kiện đường ống, Tân Thành không chỉ cung cấp sản phẩm chất lượng cao từ các thương hiệu uy tín, mà còn chú trọng vào việc chia sẻ kiến thức chuyên môn đến cộng đồng kỹ sư, nhà thầu và người dùng kỹ thuật.

Tân Thành không bán Flow Switch, nhưng luôn sẵn sàng tư vấn, hỗ trợ tra cứu thông tin kỹ thuật về thiết bị này nhằm giúp người dùng có cái nhìn toàn diện, từ đó đưa ra lựa chọn thiết bị phù hợp cho hệ thống của mình.

Chúng tôi cam kết:

• Cung cấp thông tin chính xác, dễ hiểu, được tổng hợp từ nhiều nguồn uy tín.
• Luôn đồng hành cùng khách hàng trong việc lựa chọn van công nghiệp và phụ kiện phù hợp.
• Hỗ trợ nhanh chóng, chuyên nghiệp trong từng hạng mục sản phẩm như van bi, van bướm, co – tê – mặt bích, lọc y,…

9. Kết luận

Flow Switch – công tắc dòng chảy – là một thiết bị không thể thiếu trong các hệ thống kỹ thuật hiện đại. Với khả năng giám sát lưu lượng chính xác, nó giúp nâng cao độ an toàn, bảo vệ thiết bị và tối ưu hóa quy trình vận hành. Tuy nhiên, Flow Switch không phải là van công nghiệp mà là thiết bị phụ trợ chuyên dụng.
